複雜技術總成 積家Hybris Mechanica系列(一)

積家所出品的機芯品質一直備受頂尖錶廠青睞。特別是走入二十ㄧ世紀以來，納為全球奢侈品集團歷峰麾下，豐沛的研發能量源源不絕，不過十來年高達75枚機芯與80多項專利，著實令人刮目相看。從2003年發表的Atmos Mystérieuse神祕空氣鐘開始，積家幾乎一年一功能大錶，從立體陀飛輪、雙翼動能機制、投石機音錘、大自鳴功能、筒狀游絲等等，十幾款超複雜腕錶讓積家的Hybris Mechanica超卓系列招牌光芒萬丈。而究竟在品牌這個得意傑作中蘊含怎樣的技術突破，以下搜羅歷年各款Hybris Mechanica腕錶，歸納出其中的重點精華：

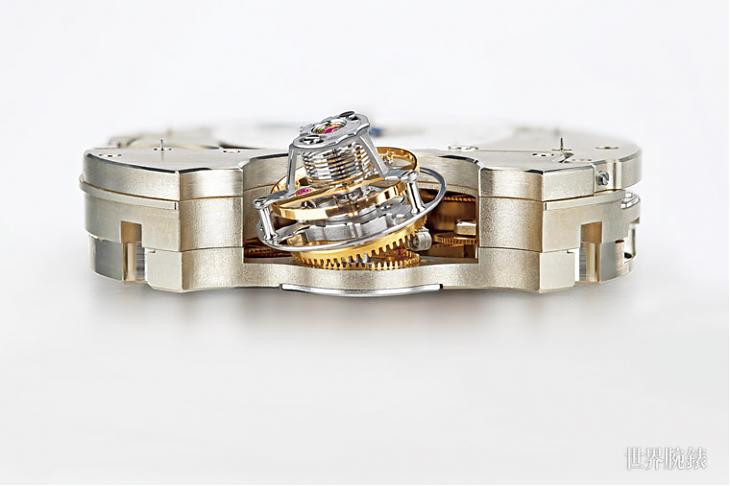

★雙軸球體陀飛輪
2004年首發的球體陀飛輪可謂積家無人能出其右的技術，挑戰了18世紀寶璣大師創製的傳統陀飛輪，雖然陀飛輪可均化因不同重心對擒縱結構運轉造成的偏差，但別忘了那是懷錶年代的發明，傳統陀飛輪以平面旋轉居多仍有其限制。因此積家設計出以兩個呈九十度的軸心框架內外各自旋轉的立體陀飛輪，透過外圈框架每60秒旋轉一圈，內層陀飛輪框架每24秒旋轉一週，讓整個擒縱裝置在三度空間高度旋轉。2008年推出的球體陀飛輪二號則是內框加速至18.75秒為一圈，2012年的Duomètre Sphérotourbillon外部框架每30秒旋轉一圈，而內部的擒縱呈現20度傾斜再以15秒自轉一週，旋轉速度之快更勝球體陀飛輪一號與二號。

雖然球體陀飛輪三號又延續一號轉速，但游絲卻是以二號與雙翼球體陀飛輪筒狀游絲為基礎的球狀游絲。此外，為了減少轉速與方位差的限制，積家在陀飛輪框架製作上格外用心，運用了鈦、鋁、鎂等金屬，特別是球體陀飛輪三號無論內外皆採用超輕質鋁合金打造框架，不過0.43g的重量相當驚人。

★球狀游絲

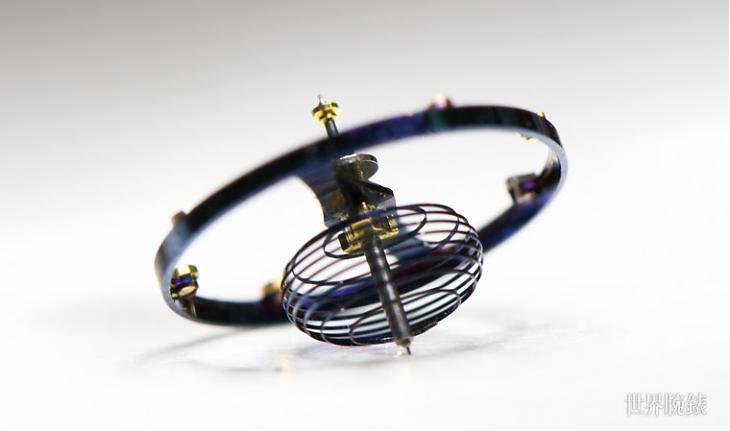

要談球狀游絲，不如先介紹筒狀游絲。事實上機芯中運用筒狀游絲其來有自，要追溯回航海天文鐘的發展，特別是在全球航海探險蓬勃發展的十七、八世紀，航海天文鐘是人類在浩瀚無垠的大海中定位的最佳利器，然而海面上的情況詭譎多變，飽受海浪震動拍打與日夜溫差大的影響，由英國製錶師John Arnold發展出的筒型游絲，卻能以此為水手解決這個棘手的問題，順利推估位置，因此筒型游絲的等時性比一般常見的平游絲或是高級鐘錶常見的寶璣式雙層游絲都要優異，但是受限於體積大小與製作技術並不普及，多半在復刻的航海鐘或是古董懷錶中較為常見。而2008年積家推出的球體陀飛輪二號克服了尺寸難度搭載筒狀游絲，算是極為少數運用於腕錶之中的例子，前文有提2012年的雙翼球體陀飛輪則是延續使用。而球體陀飛輪三號中運用的球狀游絲是以筒狀游絲為基礎，與集團內另一品牌朗格耗費兩年共同開發完成，上下兩端皆具有菲利浦曲線（Phillips Curve），可讓錶款每天誤差不超過0.5秒，但光是製作一個球狀游絲需要兩日。

★雙翼動能機制

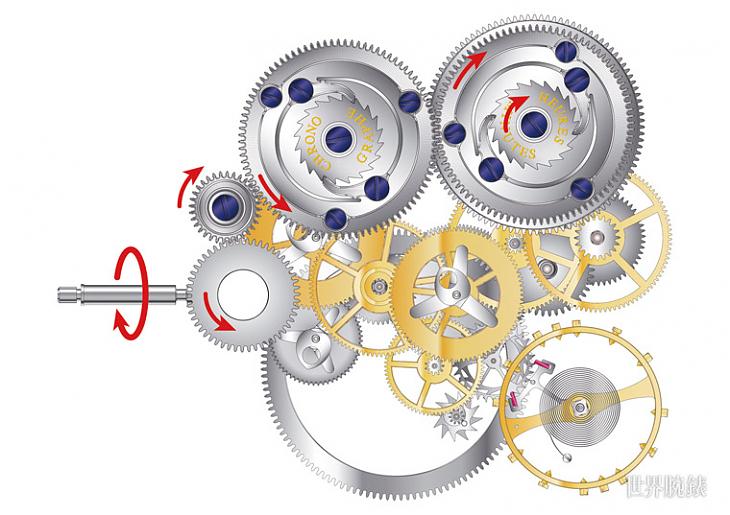

由於複雜功能所消耗動能相對較大，因此為了能讓複雜功能與走時能夠同時正常運作，分離走時與複雜功能的雙輪系機制在製錶中並非新鮮事，但2007年積家卻率先運用於計時碼錶之上，推出所謂"Dual-Wing"結構的Duomètre機制。簡單來說，就是設置兩個雙發條盒分離走時與計時結構所需要的動能輸出，減少計時機制造成的動力耗損，而影響走時運作，亦能夠降低在計時切換時造成的走時誤差。積家並逐步延伸至月相日曆腕錶，雖然說月相、日曆所耗動能不若計時啟動與複雜功能作動來的龐大，但足見積家建立雙翼機制在品牌複雜功能發展的泛用性與實用性。

因此2012年即延伸至雙翼球體陀飛輪Duomètre Sphérotourbillon，透過一組供一般走時所用、另一組供球體陀飛輪所用的雙發條盒設計，讓球體陀飛輪有其獨立動力來源，不會因為調整時間而停止運轉，並搭配停秒功能，可讓陀飛輪的調校精準至秒鐘，可謂積家在「精準」上的又一重大突破。

★免潤滑的機械機芯

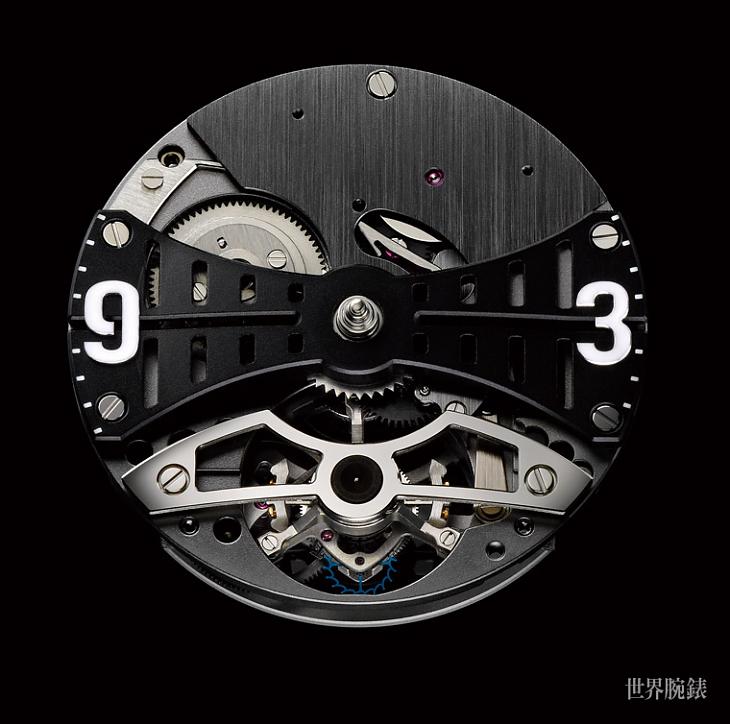

此為搭載於Master Compressor Extreme LAB概念陀飛輪腕錶的988C機芯，最大的特色便是強調機芯無須以潤滑油保養。以無須潤滑的矽材質製作擒縱輪，且同時運用極度堅硬且十分抗磨損的Easium碳氯化合物，經過表面硬度處理後讓不鏽鋼擺輪擒縱結構軸承，轉化為Easium材質，並將其運用在陀飛輪框架軸承兩端托蓋上，簡而言之，將所需要潤滑的零件軸承都以Easium取代。再來積家揚棄一般常見的紅寶石做為擒縱馬仔，而是以宛若天然鑽石般堅硬的水晶黑鑽加以取代，至於發條盒亦無須潤滑油保護，因為積家使用石墨粉幫助自動上鍊結構中的發條游絲上滿弦時，發條盒的中軸亦可輕鬆滑動不致斷裂，但又不會受到溫度與溼度的影響而質變。並且積家使用了特殊無毒銥鉑合金材質車製自動盤，且機芯內所有的上鍊、時間調校機械機制皆以Nickel-PTFF作表面處理，以免除任何接觸點使用潤滑油保護的需求。因此宣稱積家錶款無須使用任何潤滑油皆可年年順暢運作，在攝氏零下40度的低溫環境也能精準走時。

★Trébuchet天平音錘

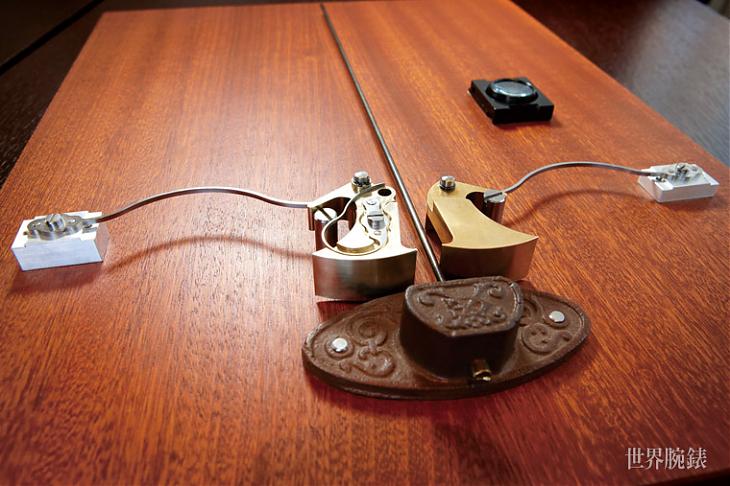

技術固然是積家強項，但積家過去除了鬧鈴、三問甚至回溯至懷錶時代，卻尚未攻佔大自鳴技術堡壘，因此才會耗費五年心血於2009年正式推出品牌首款大自鳴腕錶。對積家而言，不出則已，一鳴就要驚人，因此在音質表現、複雜度與報時結構都有所突破。考量到過去大自鳴機械結構從報時齒輪到音錘動力傳遞的耗損甚鉅，因此品牌借鏡古代武器投石機的設計，如圖所示運用兩個鋼材游絲分別固定音錘尾端與本體，並加上一條螺旋游絲，讓報時齒輪敲擊音簧時能提高動能傳遞的效能，發展出所謂的Trébuchet Hammer（投石機結構，天平音錘），讓音錘更具力量兼顧音量與音質，並同時延長報刻音段，可達六段、24個音符。

另一方面，積家在問錶的共振上不採取傳統以錶殼做為媒介的作法，而是延續Master系列三問腕錶中發展出的水晶音簧技術，簡單來說採用獨特合金材料製造方形管套外，讓其與音錘接觸面更大，改善敲擊品質，增強音量，讓大自鳴的報時更具魔力。

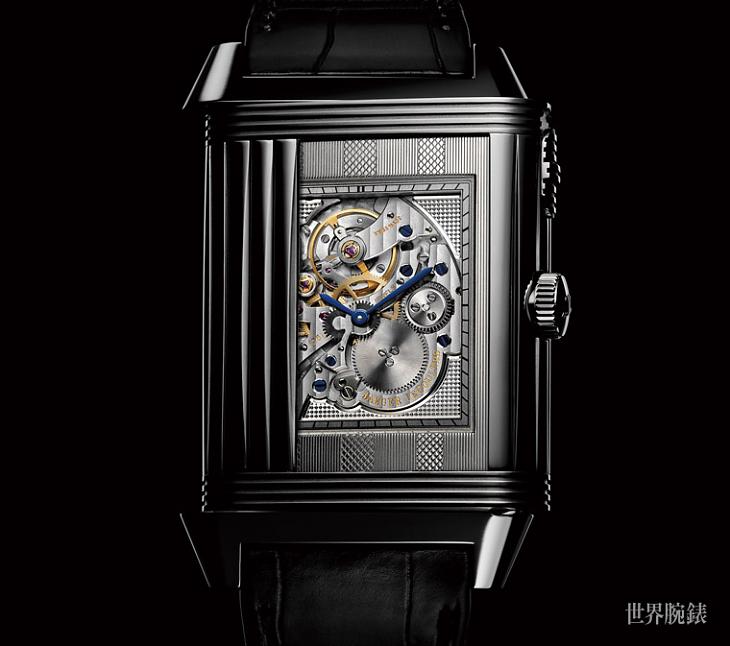

★Reverso翻轉錶殼
時序撥回1931年，積家接受愛好馬球運動的英國軍官請託，打造一款在場上能夠承受激烈碰撞的腕錶，以拉丁文「我翻轉」之意的蕾葳索Reverso就此誕生，輕鬆將錶殼翻過來轉過去的Reverso，成為積家招牌系列。雖然錶殼翻轉稱不上什麼腕錶功能，但Hybris Mechanica系列十只錶款卻有三只出自於此，一來與系列紀念時刻有關，再來翻轉錶殼成為極重要的功能發想開端。像是2006年三面腕錶便以其發想讓一款腕錶從正面、反面到錶框皆有玄機，陀飛輪的擒縱結構採用橢圓等距變換擒縱，又使用三個槓桿裝置可讓三面功能同時連動。

2008年球體陀飛輪二號為了Reverso製作了少見的方形複雜機芯174，2011年推出的簾幕三問腕錶同樣隸屬Reverso旗下，不以常見的滑桿，而是以寬2.34mm的16塊白金板條打造猶如舞台帷幕的三問啟動機制，新奇又有創意。不僅如此，因為考量到三問報時音簧會受到簾幕活動干擾，因此不使用專利水晶音簧，而大費周章發表全新的報時音簧，讓積家以Reverso翻轉出錶款不同面貌，更翻出複雜功能的多樣性。
